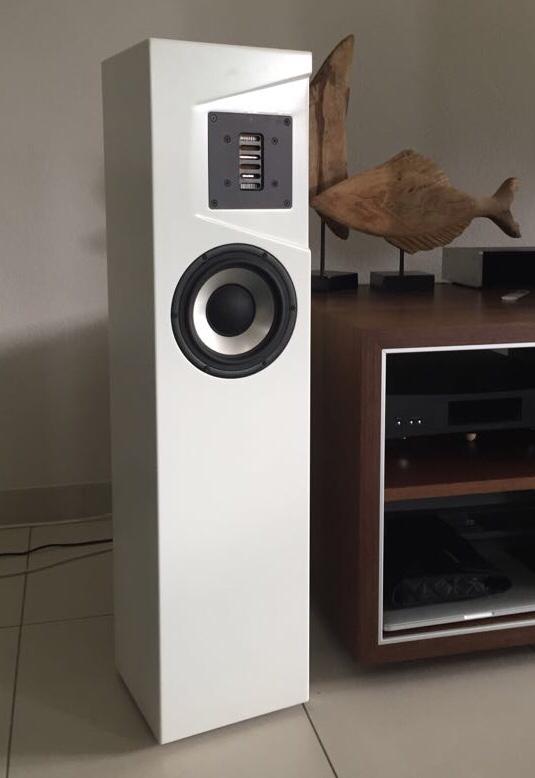

AGM 2.2

2 Endstufen - 2 Wege Lautsprecher-Chassis: 1x TMT 18cm, 1x Airmotion HT Netzteil: 400VA Übergangsfrequenz: 2kHz Standby-Verbrauch: <1W Maße in cm: 59 x 27 x 34 (HBT)

Digitaleingang , optional
Eingang: S/PDIF Koax
Ausgang: Massefreier S/PDIF Koax zum Weiterreichen des Digitalsignals
Abtastraten: 32-192kHz @16-24bit
Sampleratenkonverter: BurrBrown SRC4192 @192kHz/24bit
Taktgenerator: Tentclock
DA-Konverter: BurrBrown PCM1794A @192kHz/24bit in symmetrischer
Doppelmono-Beschaltung (4 interne DACs parallel)
Analogausgang: Vollsymmetrischer Aufbau mit Glimmerkondensatoren im
Filter. Schaltbare Verstärkungsabschwächung -12dB

Analogeingang
Buchse: XLR female 1 Masse, 2 Signal, 3 Signal invertiert
Eingangsempfindlichkeit: 2Veff für Vollaussteuerung
Eingangsimpedanz: 20kOhm zwischen Pin2 nach Pin3

Frequenzweichen
Prinzip: Phasenstarres Subtraktionsfilter
Charakteristik: Linkwitz 24dB
Eingang: Symmetrisch
Wege: 2

Netzteile
Trafo: Ringkern mit Schirmwicklung, 400VA
Standbyverbrauch: <1W
Ferneinschaltung: 5-20V max. 2mA
Anschluss: Kaltgeräteeinbaustecker

Endstufen
Prinzip: Analoge Class A/B D-MOS Verstärker
Separate Schottky-Gleichrichter und Siebung pro Endstufe
Optimierte niederinduktive Strompfade
Kombinierte Strom- und Spannungsgegenkopplung
Ausgangsleistung: max. 200W @ 4Ohm

Regelung
Tieftöner: Induktiv mit Geschwindigkeitssensor
Hochtöner: Airmotion-Prinzip mit Stromregelung
