AGM 4.4


Bild "AGM_44_MK1.jpg"
4 Endstufen - 4 Wege

Lautsprecher-Chassis:
2x TT 20cm, 1x MT 10cm, 1x Airmotion HT
Netzteil: 800VA
Übergangsfrequenzen: 100Hz, 400Hz, 2kHz
Standby-Verbrauch: <1W
Maße in cm: 110 x 27 x 34 (HBT)

Digitaleingang, optional
Eingang: S/PDIF Koax
Ausgang: Massefreier S/PDIF Koax zum Weiterreichen des Digitalsignals
Abtastraten: 32-192kHz @16-24bit
Sampleratenkonverter: BurrBrown SRC4192 @192kHz/24bit
Taktgenerator: Tentclock
DA-Konverter: BurrBrown PCM1794A @192kHz/24bit in symmetrischer
Doppelmono-Beschaltung (4 interne DACs parallel)
Analogausgang: Vollsymmetrischer Aufbau mit Glimmerkondensatoren im
Filter. Schaltbare Verstärkungsabschwächung -12dB

Analogeingang
Buchse: XLR female 1 Masse, 2 Signal, 3 Signal invertiert
Eingangsempfindlichkeit: 2Veff für Vollaussteuerung
Eingangsimpedanz: 20kOhm zwischen Pin2 und Pin3

Frequenzweichen
Prinzip: Phasenstarres Subtraktionsfilter
Charakteristik: Linkwitz 24dB
Eingang: Symmetrisch
Wege: 4

Netzteile
Trafo: Ringkern mit Schirmwicklung, 800VA
Standbyverbrauch: <1W
Ferneinschaltung: 5-20V max. 2mA
Anschluss: Kaltgeräteeinbaustecker

Endstufen
Prinzip: Analoge Class A/B D-MOS Verstärker
Separate Schottky-Gleichrichter und Siebung pro Endstufe
Optimierte niederinduktive Strompfade
Kombinierte Strom- und Spannungsgegenkopplung
Ausgangsleistung: max. 200W @ 4Ohm

Regelung
Tieftöner: Induktiv mit Geschwindigkeitssensor
Mitteltöner: Induktiv mit Geschwindigkeitssensor
Obere Oktave zusätzlich mit Stromregelung
Hochtöner: Airmotion-Prinzip mit Stromregelung

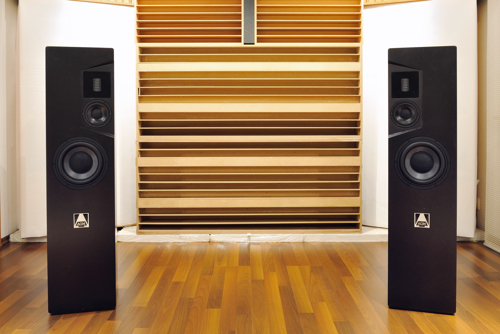

Bild "agm_4_4_001.jpg"
